Sähkötekniikan perusteet. Laturin purku ja mittaus.

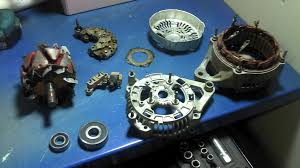

kuva puretusta laturista

1. mitä teet ennen laturin purkamista?
  - laturin runkoon merkataan esim. viiva että laturin osaa kasata oikein päin.
  - laturin ulkoiset vauriot tarkistetaan.
  - tarkistetaan kumassa osassa staattori käämi on kiinni ettei se hajoa.

2. suunnittele purkamisjärjestys.
  - ensiksi laturista poistetaan ulkoiset suojukset.
  - jännitteensäädin otetaan pois
  - laturin kasassa pitävät pultit otetaan pois
  - laturista puretaan "vetopääty" sekä siinä kiinni oleva roottori

3. käytä oikeita työvälineitä.
  - laturin purkamisessa täytyy käyttää oikeita työkäluja jotta laturi sekä laturin osat eivät hajoa.

4. etsi mahdolliset työ ohjeet.
  - laturin purkamisesta kannattaa etsiä merkki kohtaiset purkamis ohjeet, sillä laturin purkamis järjestys vaihtelee merkeittäin.

5. selosta purkamistapahtuma.
  - ulkoiset suojukset poistetaan laturista.
  - jännitteen säädin otetaan pois.
  - laturin kasassa pitävät pultit otetaan pois.
  - laturin kansi (vetopääty) naputellaan varovasti irti. siten että roottori lähtee mukana.
  - diodi "silta" ( tasasuuntaaja) irroitetaan.
  - staattori sekä tasasuuntaaja irroitetaan.

6. selvitä tarkistettavat mittaukset ja suorita ne.
  - laturin diodit mitataan yleis mittarilla.
  - mittaus tuloksia:
      plusdiodit: 512 mV, 530 mV, 514 mV
      miinusdiodit: 521 mV, 524 mV, 526 mV
      kenttädiodit: 443 mV, 453 mV, 451 mV



laturi purettu sekä mitattu ryhmä työnä! :) (sini, sami, johan, topi)
